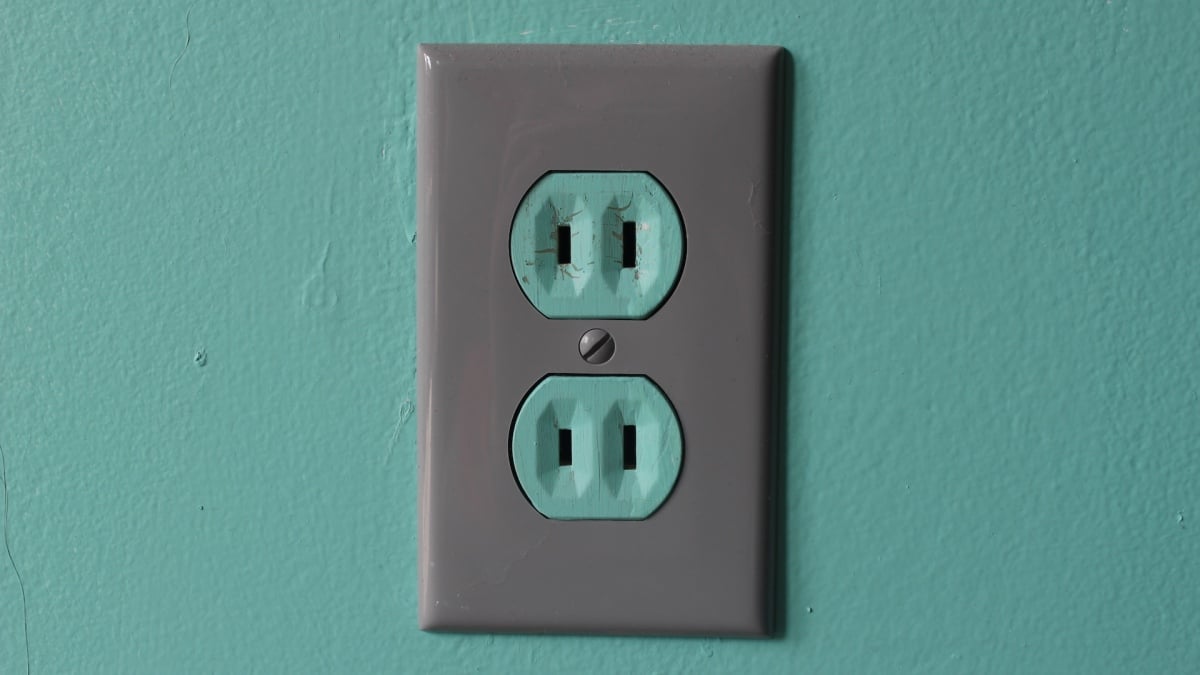

A menos que haya un problema de seguridad importante, solo se ve obligado a actualizar cosas cuando se necesitan inspecciones, generalmente durante renovaciones o reparaciones importantes. Por lo tanto, no es demasiado sorprendente que muchas casas mayores todavía tengan puntos de venta de dos puntas (es decir, sin tierra) de la vieja escuela.
Si ese es su hogar, es una buena idea actualizar esos puntos de venta a la moderna versión de tres puntas. Puede pensar que eso requiere contratar a un electricista, pero si es moderadamente útil, este es un proyecto que puede lograr de manera bastante económica y fácil.
Y definitivamente debe actualizar: dos salidas de punta carecen de un cable de tierra, lo que lo protege de la descarga eléctrica en caso de un aumento de voltaje y protege la casa y sus electrodomésticos por daños.
Materiales que necesitará
Esto es lo que vas a necesitar para actualizar tus puntos de venta:
Puntos de venta de GFCI. Puede pensar que puede tomar cualquier salida de la ferretería e intercambiarlos, pero estaría equivocado. A menos que haya un cable de tierra que no usen las enchufes de dos puntas, deberá reemplazar las salidas de dos puntas con enchufes de circuito de la falla de tierra (GFCI) (o volver a cablear la casa). Estas salidas están diseñadas con una característica de seguridad incorporada que se desconectará de la potencia si se detecta una falla (generalmente las ve en áreas húmedas como cocinas y baños, donde el agua salpicada puede causar fallas). Si hay un cable de tierra, puede usar una salida estándar de tres puntas, pero si no está seguro, vaya con el GFCI.
Asegúrese de obtener los puntos de venta de amperaje correctos. La mayoría de los puntos de venta para el hogar tienen 15 amperios, pero algunos pueden estar conectados por 20 amperios. Una salida de 20 amperios tendrá una muesca horizontal en el lado izquierdo. Consulte sus puntos de venta actuales y compre las salidas GFCI apropiadas para reemplazarlas. Si tiene alguna duda, comuníquese con un electricista. Tenga en cuenta que su salida GFCI vendrá con una pequeña etiqueta que lee “Sin tierra de equipo”. No tires eso, lo necesitarás.
Una salida de 20 amperios con una muesca “T”. Crédito: Zikg/Shutterstock
Cinta eléctrica negra. Se utilizará un rollo de cinta eléctrica estándar para envolver el exterior de la salida después de haberlo conectado.
Destornilladores. Armarse con una cabeza plana y un destornillador de la cabeza de Phillips.
Stripper de alambre. Es posible que se necesite una herramienta de corte y pelado si los cables existentes están dañados o demasiado cortos para la nueva salida.
Probador de voltaje sin contacto. Este dispositivo prueba si la salida que está a punto de tocar está caliente con electricidad o no. Consigue uno.
Cortar la potencia
Su primer paso cada vez que trabaja con enchufes eléctricos (o cualquier cosa conectada al cableado de su hogar) es desconectar la alimentación. Suponiendo que haya mapeado su panel de interruptores meticulosamente, debería poder voltear el interruptor que alimenta la salida que reemplazará. Si nunca antes ha abierto su panel de interruptores, primero tendrá que hacer esa asignación para asegurarse de saber qué interruptor volteo.
Una vez que haya cortado la alimentación, consulte la salida con su probador de voltaje. Esté absolutamente seguro de que no hay poder en esa salida antes de hacer cualquier otra cosa.
Retire la vieja salida
Ahora puedes proceder a eliminando la vieja salida:
Desatre y retire la placa frontal. Si es antiguo, a menudo es una buena idea anotar alrededor de los bordes con una navaja de afeitar o cuchillo para evitar tirar de la pintura de la pared con el plato.
Desatornille los tornillos de montaje. Estos están típicamente en la parte superior e inferior de la salida y se insertan en la caja empotrada conectada a su pared.
Saca la salida de la pared. Los cables vendrán con él. No tire demasiado fuerte: permita el exceso de cableado en la pared si puede. Sácalo lo suficientemente lejos como para poder trabajar con las conexiones.
¿Qué piensas hasta ahora?
Desenroscar los cables. Se unirán a los lados. Lo más probable es que verá un alambre negro (o rojo) y un cable blanco. Simplemente afloje los tornillos lo suficiente como para liberar los cables.
Inspeccione los cables. Mientras los cables no muestren signos de fusión, abrasador o aislamiento faltante, probablemente esté listo para comenzar. Asegúrese de que los extremos expuestos sean lo suficientemente largos como para usar en su nueva salida; Si no, es posible que necesite usar su stripper de alambre para exponer un poco más.
Instale la nueva salida
A continuación, instale su nueva salida brillante:
Adjunte los cables a la nueva salida. Los tornillos de fijación estarán en el costado, y están codificados por colores: el oro es para el cable negro o rojo (el cable “caliente” que ofrece energía a la salida) y la plata es para el cable blanco (el “neutral” que devuelve la alimentación al panel). Algunos puntos de venta (ver fotos) tendrán oro en un lado y plata en el otro, algunos tendrán ambos en un lado. Inserte o conecte los cables según sea necesario y apriete los tornillos.
Salida que muestra conexión plateada (neutral). Crédito: Jeff Somers
Salida que muestra conexión dorada (caliente). Crédito: Jeff Somers
Salida que muestra conexiones de plata y oro uno al lado del otro. Crédito: Jeff Somers
Con algunas salidas “engancharás” los cables sobre los tornillos y los apretarás. En otros, puede insertar el cable en un pequeño orificio y luego apretar los tornillos; Esto puede requerir que enderezara los cables si se forman en un gancho cuando los retiró.
Envuelva la salida con cinta eléctrica. Usando su cinta eléctrica, envuelva el costado de la salida, cubriendo las conexiones. Tire de la cinta apretada para dos revoluciones completas de la salida, luego corte el último brote con tijeras (no se estire y rasguela) y presione firmemente en su lugar. La cinta es una capa adicional de protección contra los problemas.
Inserte la salida en la pared, empujando los cables hacia la cavidad. Atorníe en su lugar y reemplace la placa de pared.
Vuelve a encender la alimentación y prueba la salida con tu probador de voltaje. También puede conectar algo de inmediato para asegurarse de que funcione correctamente. Si el GFCI “explota” inmediatamente (o los viajes de interruptores) y la salida no suministra energía, hiciste algo mal.
Tome la etiqueta “No Ground Ground” y colóquela en la placa de pared (si no obtuvo una, por alguna razón, haz la suya). Esto le permite a cualquiera que trabaje en la salida más tarde que está tratando con una salida sin tierra, y es necesario.
¡Eso es todo! Es bastante simple, y mientras siga los protocolos de seguridad básicos, no necesita un electricista que le cargue una pequeña fortuna para hacer esto.
