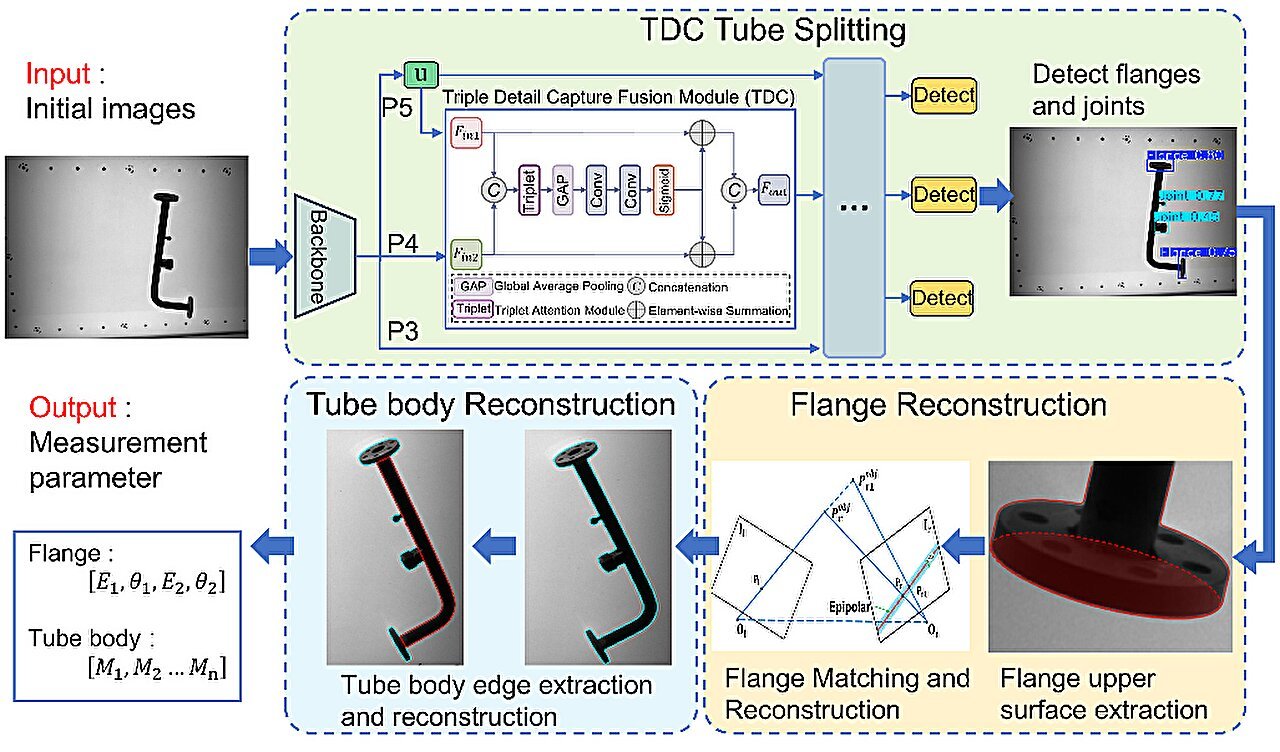

Diario de flujo general del método de medición en línea para tuberías complejas basado en la pre-segmentación del área. Crédito: SIA
Los tubos complejos con bridas, juntas y otros componentes, caracterizados por una gran cantidad de diversas formas y estructuras complejas, son partes clave de motores de aviones, cohetes y otros equipos. Para garantizar el funcionamiento suave de este equipo, se debe garantizar la precisión dimensional del tubo.
Un equipo de investigación del Instituto de Automatización de Shenyang (SIA) de la Academia de Ciencias de China ha desarrollado un nuevo método de medición en línea basado en la visión de múltiples cámaras y la pre-segmentación regional. Este nuevo enfoque permite una inspección en tiempo real y alta en precisión de las dimensiones espaciales de los tubos con bridas y articulados.
Publicado en la revista de procesos de fabricación, el estudiar Introduce un modelo de segmentación alimentado por Triple Detalle Foote Capture Fusion (TDC). Este modelo integra efectivamente las características visuales de múltiples escala, lo que permite que el sistema identifique áreas estructurales clave, como bridas y articulaciones, para una segmentación precisa.
Para cuantificar la geometría de la brida, los investigadores propusieron un algoritmo de medición basado en borde centrado en la superficie superior de la brida. Al analizar los cambios de curvatura y aplicar la reconstrucción 3D, lograron una extracción de parámetros precisa. Para la región del cuerpo del tubo, que a menudo presenta estructuras lineales pero fragmentadas, los investigadores reconstruyeron el eje central para determinar las mediciones espaciales clave.
Los resultados experimentales muestran que el sistema puede completar la medición completa del tubo en solo siete segundos, con una precisión de los parámetros de brida de 0.17 mm y una precisión de parámetros del cuerpo del tubo de 0.16 mm, lo que cumple con las estrictas demandas de fabricación aeroespacial.
