Crédito: Materiales funcionales avanzados (2025). Doi: 10.1002/adfm.202510113
Los semiconductores de silicio utilizados en los fotodetectores existentes tienen una baja capacidad de respuesta de luz, y el mos₂ semiconductor bidimensional (disulfuro de molibdeno) es tan delgado que los procesos de dopaje para controlar sus propiedades eléctricas son difíciles, lo que limita la realización de fotodetores de alto rendimiento.
Un equipo de investigación KAIST ha superado esta limitación técnica y ha desarrollado el fotodetector autopotente de mayor rendimiento del mundo, que funciona sin electricidad en entornos con una fuente de luz. Esto allana el camino para la detección precisa sin baterías en dispositivos portátiles, monitoreo bioSign, dispositivos IoT, vehículos autónomos y robots, siempre que haya una fuente de luz.
El equipo de investigación del profesor Kayoung Lee de la Escuela de Ingeniería Eléctrica desarrolló el fotodetector autopotenciado, que demostró una sensibilidad hasta 20 veces mayor que los productos existentes, marcando el nivel de rendimiento más alto entre las tecnologías comparables informadas hasta la fecha. El trabajo es publicado en la revista Materiales funcionales avanzados.
El equipo fabricó un fotodetector de estructura de unión PN capaz de generar señales eléctricas solas en entornos con luz, incluso sin un suministro de energía eléctrica, al introducir un “electrodo inferior de van der Waals” que hace que los semiconductores sean extremadamente sensibles a las señales eléctricas sin dopaje.
Una unión PN es una estructura formada al unir materiales de tipo P (rico en agujeros) y de tipo N (rico en electrones) en un semiconductor. Esta estructura hace que la corriente fluya en una dirección cuando se expone a la luz, lo que lo convierte en un componente clave en fotodetectores y células solares.
Normalmente, para crear una unión PN adecuada, se requiere un proceso llamado Doping, que implica la introducción deliberada de impurezas en el semiconductor para alterar sus propiedades eléctricas. Sin embargo, los semiconductores bidimensionales como el mos₂ tienen solo unos pocos átomos de espesor, por lo que el dopaje de la manera convencional puede dañar la estructura o reducir el rendimiento, lo que dificulta crear una unión PN ideal.
Crédito: Materiales funcionales avanzados (2025). Doi: 10.1002/adfm.202510113
Para superar estas limitaciones y maximizar el rendimiento del dispositivo, el equipo de investigación diseñó una nueva estructura de dispositivos que incorpora dos tecnologías clave: el electrodo de van der Waals y la puerta parcial.
La estructura de la puerta parcial aplica una señal eléctrica solo a parte del semiconductor bidimensional, controlando un lado para comportarse como el tipo P y el otro como el tipo N. Esto permite que el dispositivo funcione eléctricamente como una unión PN sin dopaje.
Además, teniendo en cuenta que los electrodos metálicos convencionales pueden unirse químicamente al semiconductor y dañar su estructura de red, el electrodo inferior Van der Waals se unió suavemente utilizando las fuerzas de van der Waals. Esto conservaba la estructura original del semiconductor bidimensional al tiempo que garantizaba una transferencia de señal eléctrica efectiva.
Este enfoque aseguró tanto la estabilidad estructural como el rendimiento eléctrico, lo que permite la realización de una unión PN en semiconductores bidimensionales delgados sin dañar su estructura.
Imagen de microscopio óptico del dispositivo fotodetector de autopotencia recientemente desarrollado. Crédito: Crédito: El Instituto Avanzado de Ciencia y Tecnología de Corea (KAIST)

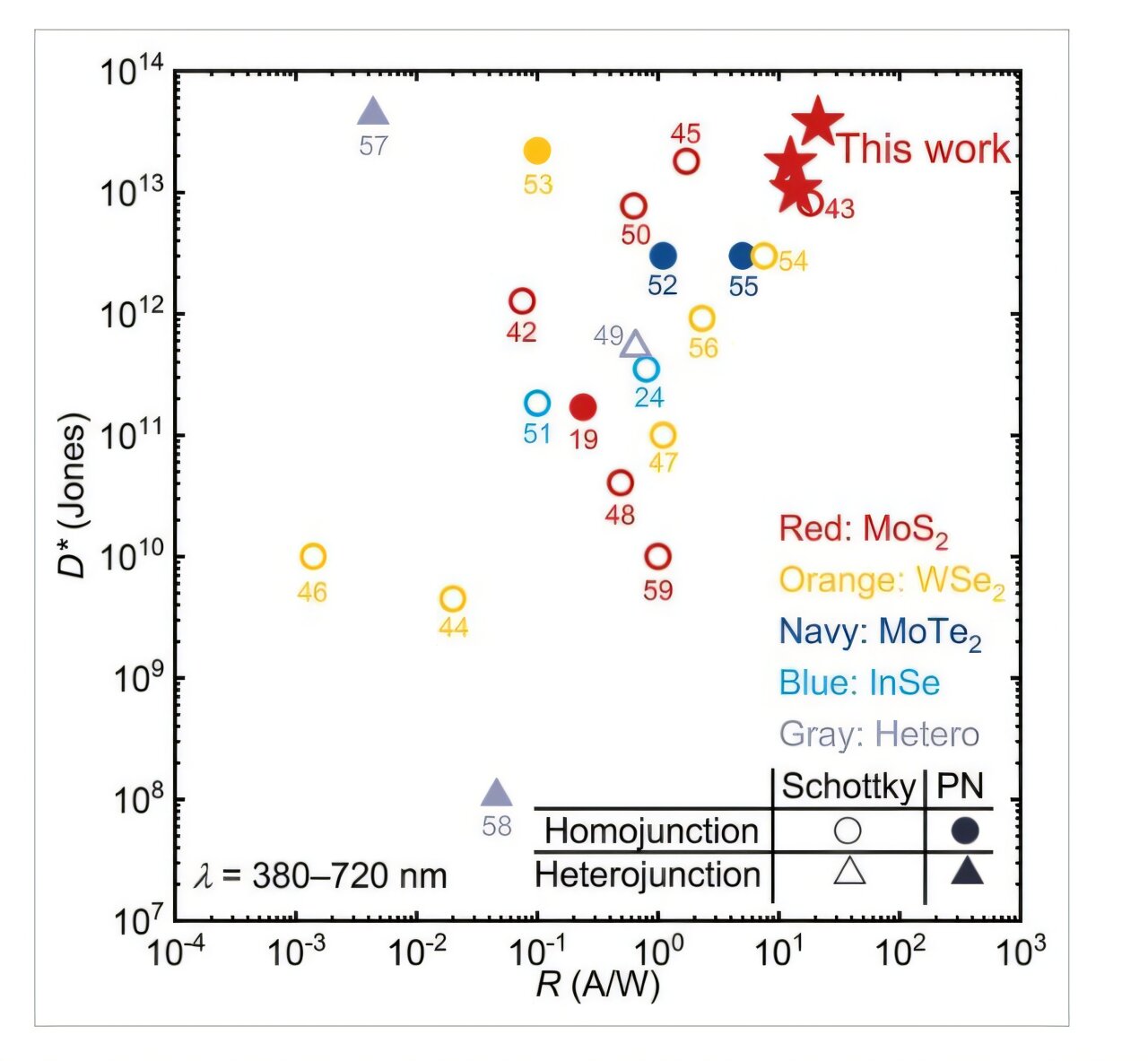

Gracias a esta innovación, el equipo logró implementar una unión PN de alto rendimiento sin dopaje. El dispositivo puede generar señales eléctricas con extrema sensibilidad siempre que haya luz, incluso sin una fuente de alimentación externa. Su sensibilidad a la detección de luz (responsabilidad) supera los 21 A/W, más de 20 veces más alta que los sensores convencionales impulsados, 10 veces más alta que los sensores autopotenciados a base de silicio y más del doble que los sensores MOS₂ existentes. Este nivel de sensibilidad significa que se puede aplicar inmediatamente a sensores de alta precisión capaces de detectar biosignales u operar en entornos oscuros.
El profesor Kayoung Lee dijo que “alcanzaron un nivel de sensibilidad inimaginable en los sensores de silicio, y aunque los semiconductores bidimensionales son demasiado delgados para los procesos de dopaje convencionales, (ellos) lograron implementar una unión PN que controla el flujo eléctrico sin dopaje”.
“Esta tecnología se puede utilizar no solo en sensores, sino también en componentes clave que controlan la electricidad dentro de los teléfonos inteligentes y los dispositivos electrónicos, proporcionando una base para la miniaturización y la operación autopotente de la electrónica de próxima generación”, agregó el profesor Lee.
Más información: Jaeha Hwang et al, unión PN cerrada en MOS2 ambipolar para una fotodetección autopoderada superior, materiales funcionales avanzados (2025). Dos: 10.1002/ADFM.202510113
